Szabálytalan alakú csőszerelvények Gyártók

A modern ipari és polgári folyadékátviteli rendszerekben szabványosított pólók, keresztek, hagyományos könyökök és szűkítők alkotják a csőhálózatok gerincét. Azonban az építészeti terek növekvő korlátai, az ipari elrendezések egyre bonyolultabbá válása és a speciális folyadékdinamikai követelmények megjelenése miatt a szabványos szerelvények gyakran elmaradnak a bonyolult térközök, a többirányú precíziós áramláseloszlás vagy az egyenetlen keresztmetszeti átmenetek esetén. Ezekben a forgatókönyvekben Szabálytalan alakú csőszerelvények kritikus komponensként szolgálnak a bonyolult csőelrendezések mérnöki szűk keresztmetszete megoldásához.

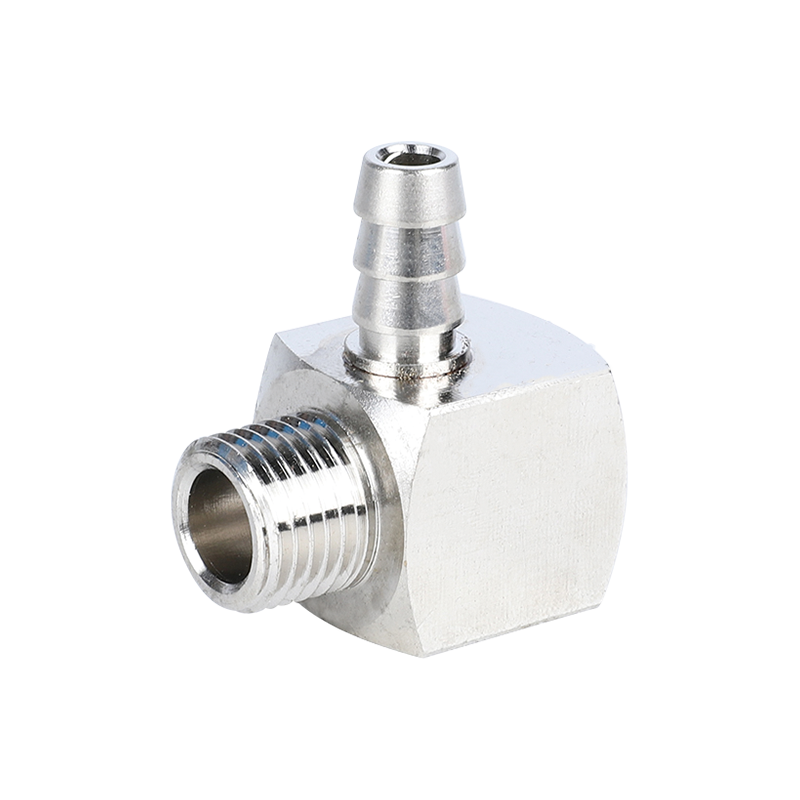

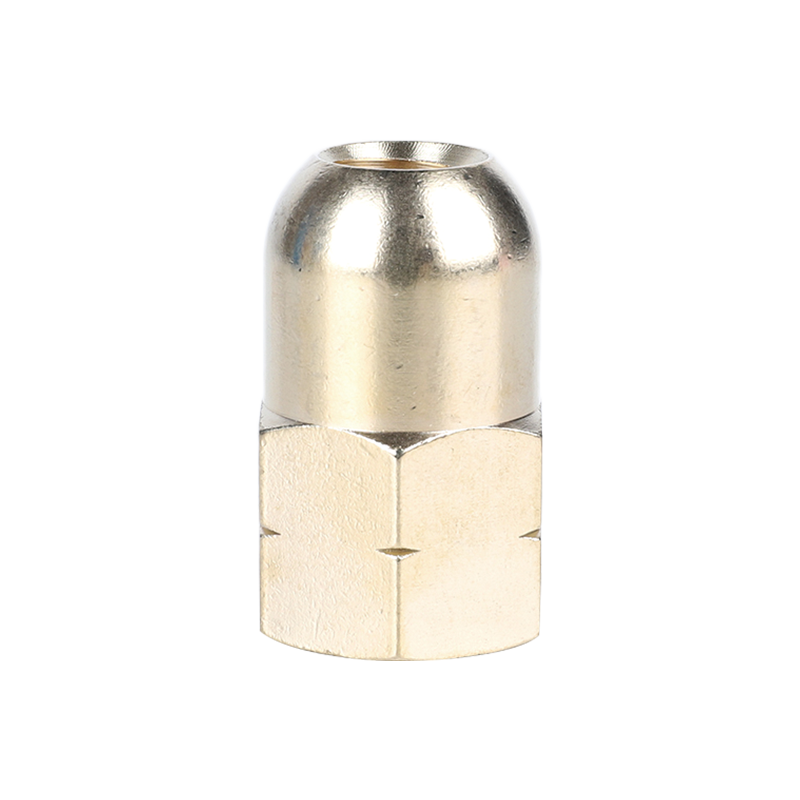

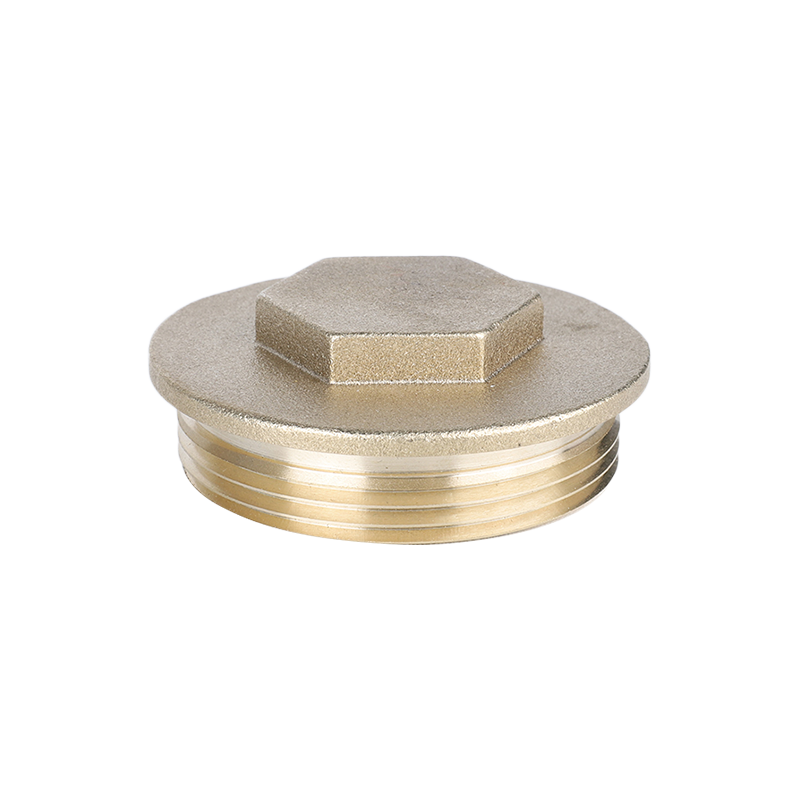

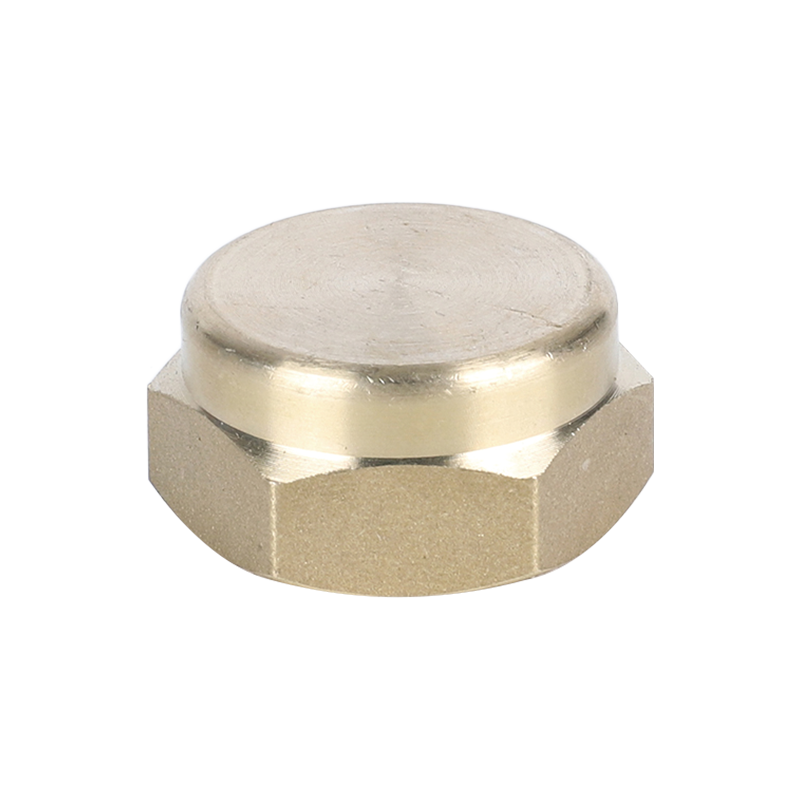

Alapdefiníció és geometriai komplexitás

Szabálytalan alakú csőszerelvények nem szabványosított csőcsatlakozási alkatrészekre vonatkozik, amelyeket egyedi geometriai szerkezettel vagy összetett belső áramlási csatornákkal terveztek. Ahelyett, hogy a hagyományos szimmetrikus vagy derékszögű konfigurációkra korlátoznák őket, egyedi fejlesztésűek, hogy megfeleljenek a speciális térbeli korlátozásoknak, a folyadéktovábbítási igényeknek vagy a többközegű keverési követelményeknek.

Geometriai jellemzőik és szerkezeti funkcióik alapján a főáramú kategóriák Szabálytalan alakú csőszerelvények a piacon a következőképpen osztályozható:

Nem szabványos szögű könyökök: A szokásos 45 fokos vagy 90 fokos könyököktől eltérően ezek a szerelvények testreszabott elfordulási szögekkel rendelkeznek, például 30 fokos, 60 fokos, 135 fokos vagy akár pontos tizedes szögben. Pontos útválasztási távolság elérésére szolgálnak szűk helyeken belül.

Aszimmetrikus és összetett többportos szerelvények: Ezek a leágazó kimenetek változó átmérővel, kisülési szöggel vagy háromdimenziós térbeli tájolással rendelkeznek. Arra használják őket, hogy a folyadékot egyenlőtlenül oszlassák el a fővezetékről a különböző alrendszerekbe.

Excentrikus reduktorok és szabálytalan átmenetek: Ezek az alkatrészek nemcsak áthidalják a különböző csőátmérők közötti rést, hanem megváltoztatják a folyadék tengelyirányú helyzetét is az átmenet során. Gyakran használják a szivattyú szívóoldalain, ahol el kell kerülni a folyadék felhalmozódását, vagy ahol a rendszerek nagyon érzékenyek a kavitációra.

Egyedi elosztók és integrált folyadékblokkok: Több szelep interfész, elosztó csatorna és érzékelő rögzítő portok egyetlen szabálytalan fémblokkba integrálásával ezek az alkatrészek minimalizálják a hegesztési varratokat és a külső csatlakozási pontokat.

Teljesítményparaméterek és szabványosítási összehasonlítás

Mivel Szabálytalan alakú csőszerelvények gyakran rendkívül igényes vagy helyszűke környezetben alkalmazzák, műszaki mutatóik és mechanikai teljesítményük jelentősen eltér a szokásos szabványos szerelvényektől. Az alábbi táblázat felvázolja az alapvető műszaki paraméterek összehasonlítását a testreszabottak között Szabálytalan alakú csőszerelvények és hagyományos szabványos szerelvények:

A modern ipar támaszkodása a szabálytalan alakú csőszerelvényekre

A folyadékszabályozási területeken belüli magas szintű integráció és biztonság érdekében, Ningbo Yunhua Valve Co., Ltd. mélyreható műszaki szakértelmét és éles piaci betekintését kamatoztatja a különféle folyadékrendszer-alkatrészek optimalizálása és gyártása terén. Gáz- és folyadékszelepek, vízellátó szelepek és hardvertartozékok kutatására, fejlesztésére, gyártására, értékesítésére és szervizelésére szakosodott innovatív vállalkozásként Ningbo Yunhua Valve Co., Ltd. teljesen tisztában van azzal, hogy egyetlen szabványos alkatrész már nem képes kielégíteni a bonyolult mérnöki igényeket.

A modern ipar nagymértékben támaszkodik Szabálytalan alakú csőszerelvények három alapvető tényező miatt:

A biztonsági kockázatok kiküszöbölése: Több szabványos komponens összeillesztése és erőhegesztése meghatározott szögek létrehozásához nagyszámú hegesztést eredményez. Minden egyes varrat egy lehetséges szivárgási pontot és egy helyet jelent a feszültségkoncentrációhoz. Ezzel szemben egy darabból öntött Szabálytalan alakú csőszerelvények jelentősen csökkenti a hegesztési varratszámot, ezáltal növeli a rendszer általános tömítési megbízhatóságát és nyomásértékét.

Folyadékhatékonyság optimalizálása: Az önkényesen összeszerelt csővezetékek könnyen komoly turbulenciát és elhalt lábakat okoznak belső térben, ami fokozott folyadékellenállást, magasabb energiafogyasztást, sőt közepes károsodást okoz. Tudományosan tervezett Szabálytalan alakú csőszerelvények áramvonalas belső csatornákkal rendelkezik, amelyek hatékonyan minimalizálják a nyomásesést.

Maximális helykihasználás: A modern gyárakban, automatizált összeszerelő sorokban és kompakt berendezésekben a helyet gyakran milliméterig mérik. Ningbo Yunhua Valve Co., Ltd. működik a 20.000 négyzetméter teljesen automatizált precíziós megmunkáló műhellyel felszerelt gyártóüzem. Fejlett hazai és nemzetközi CNC szerszámgépei, valamint professzionális automatizált ellenőrző berendezései biztosítják, hogy ezek a geometriailag összetett és rendkívül igényes Szabálytalan alakú csőszerelvények A szigorú térbeli elrendezések abszolút pontossággal illeszkednek.

Az alapvető vízellátó hálózatoktól a kifinomult folyadékszabályozó berendezésekig, Szabálytalan alakú csőszerelvények pótolhatatlan geometriai alkalmazkodóképességük révén kritikus sarokköveként szolgálnak a hatékony és biztonságos folyadékhálózati működés biztosításához.

Kiváló minőségű Szabálytalan alakú csőszerelvények nemcsak a pontos geometriai tervezéstől függ, hanem a fejlett gyártási folyamatok és az anyagtudomány szoros integrációjától is. Mivel a szabálytalan szerkezetek ki vannak téve egyenetlen feszültségeloszlásnak, ha folyadéknyomásnak vannak kitéve, a megfelelő alakítási technológia és a magas specifikációjú anyagok kiválasztása kulcsfontosságú a folyadékrendszer biztonságos működéséhez.

Alapvető gyártástechnológia összehasonlító elemzése

Annak érdekében, hogy megfeleljen a nyomáskapacitásra és a pontosságra vonatkozó külön követelményeknek a különböző ipari és polgári környezetekben, a feldolgozás Szabálytalan alakú csőszerelvények a hagyományos kovácsolástól a modern adalékgyártásig terjed. Az alábbiakban részletesen összehasonlítjuk a négy leggyakoribb gyártási technológiát, amelyeket ezeknek a szabálytalan alkatrészeknek az előállításához használnak:

Mainstream anyagok és mechanikai teljesítmény összehasonlítása

A különböző folyékony közegek (például gáz, tiszta víz és erősen korrozív vegyszerek) alapvetően eltérő követelményeket támasztanak a szakítószilárdságra, a korrózióállóságra és a hőmérséklet-tűrésre. Szabálytalan alakú csőszerelvények . A gyakorlati alkalmazásokban a következő négy anyagosztály a legelterjedtebb:

Rozsdamentes acél (pl. 304, 316L): Kiváló korrózióállóságot és higiéniai szabványokat kínál sima felületével, amely ellenáll a vízkőképződésnek. Széles körben használják gyógyszer-, élelmiszer- és csúcsminőségű víztisztító rendszerekben.

Sárgaréz és rézötvözetek: Könnyen megmunkálható, kiváló gáztömörséggel és természetes antimikrobiális tulajdonságokkal, így a gázrendszerek és a polgári vízellátó szelepek alapanyaga.

Szén és ötvözött acél: Nagy szakítószilárdsággal, valamint magas hőmérséklet- és nyomásállósággal rendelkezik, amelyet általában nagynyomású folyadékszállításhoz használnak speciális nehéziparban.

Műszaki műanyagok (pl. PVDF, PTFE): Erős savakkal és lúgokkal szemben abszolút kémiai tehetetlenséggel rendelkezik; bár mechanikai szilárdságuk kisebb, mint a fémeké, mégis pótolhatatlanok maradnak erősen korrozív környezetben.

Az alábbi táblázat összehasonlítja a tipikus anyagok fizikai és mechanikai paramétereit, hogy jobban szemléltesse az anyag viselkedését szabálytalan szerkezetekben:

Folyamatbiztosítás modernizált műhelyekben

Gyártás Szabálytalan alakú csőszerelvények A nagy mechanikai stabilitás nem csak tudományos anyagösszetételt igényel, hanem erőteljes digitális gyártási platformot is. Ningbo Yunhua Valve Co., Ltd. erős gyártási képességekkel rendelkezik ezen a területen. Mint egy innovatív vállalkozás, amely több mint egy évtizedet töltött a gáz- és folyadékszelepek, vízellátó szelepek és hardvertartozékok területén, a vállalat a nagy pontosságú gyártást minden egyes gyártási lépésbe beépítette.

Ningbo Yunhua Valve Co., Ltd. működik a modernized production base spanning 20.000 négyzetméters és magasan specializált, teljesen automatizált precíziós megmunkáló műhelyeket, összeszerelő sorokat és tesztelő létesítményeket hozott létre. A műhelyben korszerű hazai és nemzetközi CNC szerszámgépek, valamint professzionális automatizált összeszerelő és vizsgáló berendezések találhatók. Következésképpen geometriailag összetett feldolgozás során Szabálytalan alakú csőszerelvények , a vállalat fejlett öttengelyes és esztergamaró kompozit megmunkáló központokra támaszkodik annak biztosítására, hogy a menet pontossága, a tömítőfelület síksága és a csatornaközéppont távolságok megfeleljenek a szigorú mérnöki mérőszámoknak.

Teljesen automatizált műhelyeinek hatékony működése hajtja, Ningbo Yunhua Valve Co., Ltd. évi termelési kapacitást érte el 2 millió készlet szelepek és 10 millió készlet hardver kiegészítők. A precíziós gyártási képességek ilyen léptéke lehetővé teszi a vállalat számára, hogy kezelje az összetett, kihívást jelentő és testreszabott feladatokat Szabálytalan alakú csőszerelvények a gyors szállítási ütemezés és a merev minőség-ellenőrzési hurkok fenntartása mellett.

Egyedülálló geometriai alkalmazkodóképességüknek és kiváló folyadékszabályozási képességeiknek köszönhetően Szabálytalan alakú csőszerelvények túlléptek a hagyományos szabványos összetevők korlátain. Széles körben alkalmazzák azokat a különböző ágazatokban, amelyek szigorú helyoptimalizálást, folyadékhatékonyságot és biztonsági tartalékokat igényelnek. Az összetett ipari berendezésektől a mindennapi polgári lakossági berendezésekig ezek a speciális csatlakozók csendesen biztosítják az összetett folyadékhálózatok nagy hatékonyságú működését.

Négy alapvető alkalmazási forgatókönyv mélyreható elemzése

Üzemanyag-gáz és speciális gázátviteli rendszerek: Éghető vagy nagy tisztaságú gázok szállítása során a szivárgásmentesség az elsődleges mérőszám a rendszerbiztonság értékeléséhez. Ha bonyolult falsarkokkal vagy berendezés bemeneti végekkel találkozik, a hagyományos derékszögű összekötők vagy szabványos pólók gyakran több csatlakozást igényelnek, ami eleve növeli a szivárgásveszélyt. Testreszabott Szabálytalan alakú csőszerelvények lehetővé teszi az integrált többcsatornás átmeneteket, csökkentve a folyadék holt zónáit és hatékonyan megakadályozva a helyi gázfelhalmozódást vagy a hirtelen nyomáscsúcsokat a szabálytalan üregekben.

Városi és polgári modern vízellátó hálózatok: A szűk helyeken, például a föld alatti csőgalériákban, a szivattyúházakban és az intelligens vízmérők szekrényeiben a hely prémium. A pontos vízelosztás és recirkuláció elérése érdekében több útvonalon egy szűk hálózaton belül a mérnököknek be kell vetniük Szabálytalan alakú csőszerelvények nem szabványos szögekkel vagy fokozatos csőátmérő változtatásokkal. Ez nem csak tisztán megkerüli a bonyolult szerkezetű épületgerendákat és oszlopokat, hanem minimalizálja a vízkalapács hatását az áramlási átmenetek során.

Modern gyártósorok és folyadékszabályozó berendezések: A precíziós gépekhez, autógyártáshoz és hidraulikus vezérlésekhez használt automatizált gyártósorokon belül a hidraulikaolajnak vagy hűtőfolyadéknak szűk belső gépréseken kell áthaladnia. Végrehajtás Szabálytalan alakú csőszerelvények a háromdimenziós szabálytalan pályákkal (például többportos elosztó-folyadékblokkok) lehetővé teszi az érzékelő rögzítési lyukak, a nyomásfelügyeleti pontok és a folyadékutak zökkenőmentes integrációját, jelentősen leegyszerűsítve a belső berendezés csöveit.

Csúcskategóriás lakossági HVAC és hardveres vízvezeték-rendszerek: A modern lakókörnyezet szigorú esztétikai és térhatékonysági követelményeket támaszt. A falak mögött vagy a padlófűtési elosztók mögött rejtett zuhanyrendszerekben a szabványos szerelvények nem elégítik ki a falba süllyesztett szerelést vagy a csővezetékek közötti távolságot. Speciális szerkezetekkel és kifinomult felületkezeléssel büszkélkedhet, Szabálytalan alakú csőszerelvények tökéletesen megoldja ezeket a térbeli dilemmákat.

Műszaki mutatók és az alkalmazások teljesítményének összehasonlítása

Különböző alkalmazási környezetek ítélik meg Szabálytalan alakú csőszerelvények teljesen más benchmarkok alapján. Az alábbi táblázat a műszaki paramétereket és a tervezési specifikációkat szemlélteti négy tipikus forgatókönyv szerint:

A többmezős folyadékszabályozás támogatása gyártási szakértelemmel

Az ágazatközi alkalmazásokban, ahol a precizitás és a biztonság kettős kihívást jelent, Ningbo Yunhua Valve Co., Ltd. sziklaszilárd gyártási alapot biztosít, amely több mint egy évtizedes iparági tapasztalatra épül. A gáz- és folyadékszelepek, vízellátó szelepek és hardvertartozékok kutatásával, fejlesztésével, gyártásával és szervizelésével foglalkozó innovatív vállalkozásként Ningbo Yunhua Valve Co., Ltd. továbbra is élen jár a műszaki innovációban, magas színvonalú gyártást alkalmazva minden nem szabványos alkatrész kivitelezésénél.

Kihasználva annak 20.000 négyzetméter speciális gyártóbázis, Ningbo Yunhua Valve Co., Ltd. egy zárt hurkú gyártási folyamatot épített fel, amely teljesen automatizált precíziós megmunkálást, automatizált összeszerelést és többlépcsős ellenőrzési lépéseket foglal magában. A műhelyben található fejlett CNC szerszámgépek rendkívül pontos geometriai méretszabályozást tesznek lehetővé Szabálytalan alakú csőszerelvények különböző iparágakban. Akár komplex, szabálytalan alkatrészeket hoz létre a gázrendszerekhez, amelyek abszolút szivárgásmentességet igényelnek, vagy rugalmas csővezeték-elemeket hoznak létre a polgári vízellátó hálózatokhoz, fejlett automatizált vizsgálóberendezése biztosítja, hogy minden egység megfeleljen a vonatkozó biztonsági és műszaki kritériumoknak.

A jelenleg fenntartott jelentős átfogó kapacitás Ningbo Yunhua Valve Co., Ltd. -kiadás 2 millió készlet szelepek és 10 millió készlet hardvertartozékok évente – bizonyítja összeszerelősorainak hatékonyságát és érettségét. Ez lehetővé teszi a vállalat számára, hogy agilisan válaszoljon a különféle, nagy pontosságú testreszabási kérésekre Szabálytalan alakú csőszerelvények fűtőgáz, vízellátás, gépészeti berendezések és HVAC szektorból egyaránt.

Míg a szabálytalan geometriák megadják Szabálytalan alakú csőszerelvények rendkívüli térbeli alkalmazkodóképességük révén számos mérnöki akadályt vezetnek be a folyadékdinamikai tervezésben. Amikor a folyadék szabálytalan, nem szabványos szögű, változó keresztmetszetű vagy többirányú elágazású csatornákon halad át, belső áramlási mintái, nyomáseloszlásai és a csőfalak által elviselt feszültség sokkal bonyolultabbá válik, mint a szabványos szerelvényeknél. Ha egy csőrendszer nyomást tart, vagy nyomásimpulzusokkal és vízkalapácsokkal találkozik, amelyeket a folyadékszelepek gyors nyitása vagy zárása okoz, a szabálytalan szerkezetek aszimmetrikus keresztmetszete nagyon egyenetlen belső feszültségeloszlást okoz. A geometriai folytonossági hiányosságok gyakran többszörösen nagyobb feszültségkoncentrációt eredményeznek, mint az egyenes csövekben, ami hosszú használat során mikrorepedéseket okozhat. Ezért a mérnöki tervezési szakaszban a lokális folyadékellenállást, a nyomásesést és a szerkezeti kifáradási élettartamot pontosan ki kell számítani numerikus szimulációval és műszaki optimalizálással.

Az alapvető folyadékdinamikai kihívások és mérnöki megoldások

A tervezés optimalizálásakor Szabálytalan alakú csőszerelvények , a mérnököknek szisztematikusan meg kell küzdeniük három alapvető műszaki akadályt:

1. A folyadékellenállás és a helyi nyomásesések szabályozása

Amikor a folyadék szabálytalan könyökökön halad át, vagy hirtelen keresztmetszeti eltolódások, akkor az áramlási sebesség iránya és nagysága drasztikusan megváltozik a tehetetlenség miatt. Ez könnyen komoly turbulenciát és örvényáramot generál a csőüregben. Az örvények folyékony kinetikus energiát fogyasztanak, ami fokozott helyi nyomásesést és a berendezés energiafogyasztásának növekedését eredményezi. * Megoldás: Telepítsen Computational Fluid Dynamics (CFD) szimulációkat, hogy áramvonalas sugárátmeneteket (R-szög optimalizálás) alkalmazzon a belső csatornákon. Szabálytalan alakú csőszerelvények , elkerülve a merőleges ütéseket vagy az éles lépésszerű átmeneteket.

2. A stresszkoncentráció és a fáradtság kezelése

Amikor egy csőrendszer nyomás alá kerül, vagy hirtelen nyomáslökéseknek van kitéve, az aszimmetrikus profilok egyenetlen feszültségterhelést okoznak. A geometriai folytonossági hiányok magas feszültségkoncentrációs tényezőket hoznak létre a hirtelen kanyarokban, ami ciklikus terhelés esetén kifáradás kockázatához vezet. * Megoldás: Végeselem-elemzés (FEA) segítségével ellenőrizze a szabálytalan profilok szilárdságát, helyi vastagságú megerősítést vezessen be a nagy igénybevételnek kitett zónákban, vagy állítsa be az átmeneti görbületeket a feszültség eloszlatása érdekében.

3. A csatlakozási megbízhatóság biztosítása összetett interfészek esetén

mert Szabálytalan alakú csőszerelvények Különböző háromdimenziós utakat mutatnak, a szabványos egytípusú csatlakozások néha nem tudják egyensúlyba hozni a telepítés kényelmét a robusztus tömítéssel. Az üzemi nyomástól és a folyadék minőségétől függően a mérnököknek gondosan kell konfigurálniuk a karimás, tompahegesztett, dugaszolható hegesztett vagy menetes csatlakozásokat.

A folyadékteljesítmény paramétereinek összehasonlítása a szerkezeti tervek között

Szemléltetni a csatornaoptimalizálás hatását a gyakorlati működési paraméterekre Szabálytalan alakú csőszerelvények , az alábbi táblázat összehasonlítja az optimalizálatlan hirtelen szabálytalan kialakítást a CFD/FEA-val optimalizált, áramvonalas szabálytalan kialakítással:

A gyártási alapkőzet a szigorú mérnöki ellenőrzés mögött

Az összetett folyadékdinamikai modellek fizikailag megbízható hardverré alakítása kivételes gyártási tűréseket és szigorú minőségellenőrzést igényel. Ebben a technikai végrehajtási körben Ningbo Yunhua Valve Co., Ltd. robusztus, precíziós gyártási beállítása révén megbízható támogatást nyújt az összetett szabálytalan alkatrészekhez.

Gáz- és folyadékszelepekre, vízellátó szelepekre és hardver-kiegészítőkre szakosodott innovatív vállalkozásként Ningbo Yunhua Valve Co., Ltd. működik a specialized, fully automated precision processing site encompassing 20.000 négyzetméters . Szigorú pontossági követelményekkel szembenézve Szabálytalan alakú csőszerelvények , a vállalat fejlett hazai és nemzetközi CNC szerszámgépeit használja a mikron szintű összetett felületek, változó menetek és a FEA és CFD modellekből származó, áramvonalas belső üregek pontos replikálására fizikai termékekre.

Továbbá az általa létrehozott automatizált összeszerelő sorok és átfogó ellenőrző műhelyek Ningbo Yunhua Valve Co., Ltd. szigorú víznyomás-, gáztömörségi és impulzus-ellenállási teszteket végezzen minden szabálytalan szerelvénysorozaton. Ez biztosítja, hogy a termékek még az összetett folyadékdinamikai kihívásokkal szemben is folyamatosan megfeleljenek a mérnöki minőségi mutatóknak. Az éves kibocsátási kapacitás 2 millió készlet szelepek és 10 millió készlet A hardvertartozékok kínálata kiemeli a folyamatok jártasságát és a széles körű minőség-ellenőrzési biztosítékot.

Annak érdekében, hogy a felhasználók jobban megértsék a készülék kiválasztását, telepítését és hosszú távú karbantartását Szabálytalan alakú csőszerelvények , ez a rész mélyreható műszaki magyarázatokat és szakmai válaszokat ad a gyakorlati alkalmazások során felmerülő gyakori kérdésekre és technikai kérdésekre.

1. kérdés: Miért alakul ki egyes szabálytalan szerelvények helyi falvékonyodása, vagy akár lyukszivárgás a hirtelen sarkoknál hosszan tartó vízzel vagy gázzal végzett használat után?

* Magyarázat: Ez a jelenség a folyadékmechanikában ismert erózió-korrózió or kavitáció . Amikor a folyadék nagy sebességgel áramlik egy nem optimalizált Szabálytalan alakú csőszerelvények , a geometriai keresztmetszetek hirtelen változásai miatt a folyadék közvetlenül a csőfalba ütközik. Ha a közeg mikroszilárd részecskéket tartalmaz, vagy ha nagy helyi sebességek gőzbuborékokat hoznak létre a lokális alacsony nyomás miatt, ezeknek a buborékoknak az összeomlása mikrosugarak szabadul fel, amelyek ismételten kalapálják a cső falát. Idővel ez az egyenetlen feszültség és erózió tönkreteszi a védő fémréteget, ami végül helyi elvékonyodást eredményez. * Megelőző tervezési összehasonlítás:

2. kérdés: Melyek az alapvető különbségek nyomás alatt a műanyag (például PVDF) és a fém (például sárgaréz/rozsdamentes acél) szabálytalan alakú csőszerelvények között?

* Magyarázat: A fémek és a műanyagok eltérő kristályszerkezettel rendelkeznek, ami eltérő mechanikai viselkedéshez vezet terhelés alatt az összetett szabálytalan kereteken belül. A fémek merev kristályos szerkezetek, amelyek folyáshatárukon belül lineáris kapcsolatot mutatnak az alakváltozás és a nyomás között. Ezzel szemben műszaki műanyag kijelző kúszási tulajdonságok , ami azt jelenti, hogy folyamatosan magas nyomáson és magas hőmérsékleten a műanyag szabálytalan szerelvények idővel maradandó mikroplasztikus deformációt tapasztalhatnak, még akkor is, ha a terhelés a végső felszakadási küszöb alatt marad. * Nyomásellenállási paraméterek (egyenértékű szabálytalan geometriákhoz):
