Az ipari folyadékszabályozási és kereskedelmi vízvezeték-rendszerekben annak biztosítása, hogy a szelep a tervezett helyzetben maradjon – teljesen nyitva vagy teljesen zárva – kritikus fontosságú a biztonsági megfelelés és a balesetmegelőzés szempontjából. Míg a szabványos sárgaréz golyóscsapok megbízható elzáró funkciót kínálnak, szabadon forgatható működtető fogantyúik az illetéktelen működés vagy a vibráció miatti véletlen elmozdulás kockázatát jelentik. Zárható sárgaréz golyóscsap tervezett fizikai zár funkciót tartalmaz, amely a működési vezérlést a biztonság új szintjére emeli.

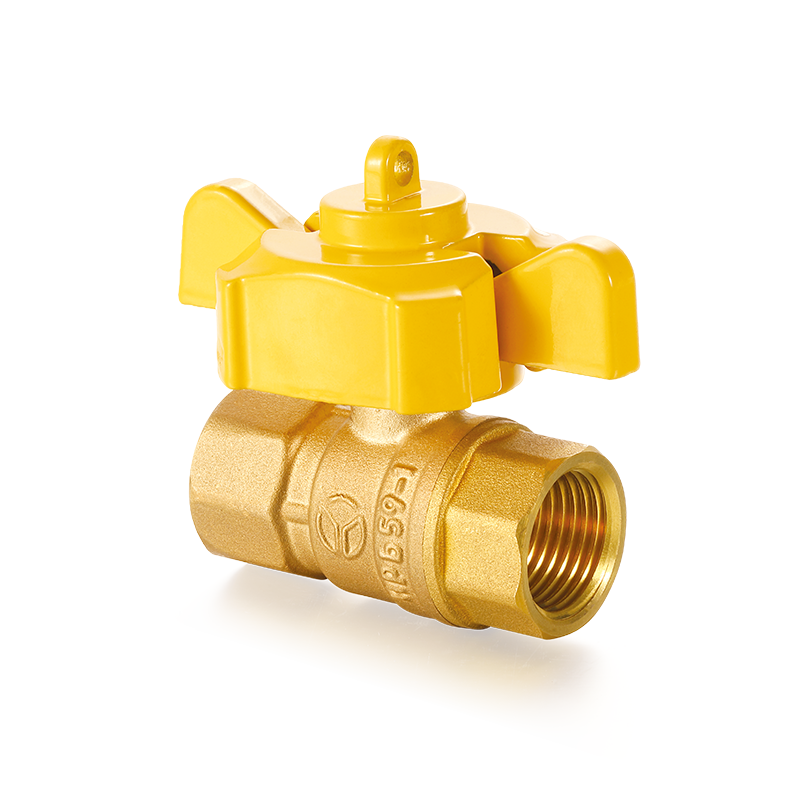

Ennek a szelepnek a meghatározó jellemzője a módosított fogantyú és szárszerkezet. A szabványos, szabadon forgó fogantyúval ellentétben, a zárható sárgaréz golyóscsap egy lakatot vagy fület tartalmaz a fogantyú alapjába vagy magába a fogantyúba. Ez a hasp egy vagy több reteszelő furattal rendelkezik. Ha a szelep pontosan a teljesen „zárt” (a fogantyú merőleges a csőre, 0°) vagy a teljesen „nyitott” (a fogantyú a csővel párhuzamosan, 90°) pozícióban van, a fogantyún lévő reteszelő furat tökéletesen illeszkedik a szeleptesten lévő megfelelő furathoz. A kezelő behelyezhet egy szabványos lakatot ezen a két egymáshoz igazított lyukon keresztül, és lezárhatja, így fizikailag megakadályozza a fogantyú elmozdulását. Ez a kialakítás „Lockout/Tagout” (LOTO) képességként ismert, amely a nemzetközileg elismert energiaelszigetelési eljárások kulcsfontosságú eleme.

Anyagtechnikai szempontból a szeleptestet általában kiváló minőségű kovácsolt sárgarézből gyártják, általában olyan minőségekből, mint a CW617N vagy a CW614N. Ezek az anyagok kiváló korrózióállóságukról, jó megmunkálhatóságukról és megfelelő mechanikai szilárdságukról híresek. A tartósság és az esztétika további fokozása érdekében a szeleptest felülete gyakran nikkelezett . Ez a nikkel-foszfor ötvözet bevonat hatékonyan megakadályozza, hogy a sárgaréz oxidálódjon vagy elszíneződjön (közismert nevén „elmosódás”) nedves vagy korrozív környezetben.

Ezen túlmenően a kifújásbiztos szár kialakítás a modern, zárható golyóscsapok másik kritikus biztonsági jellemzője. Ez a kialakítás biztosítja, hogy a szár még nagy folyadék- vagy gáznyomás mellett sem szorulhat ki működés közben a szeleptestből, így elkerülhető az esetleges szivárgás, vagy akár a katasztrofális szár kilökődési baleset. A szártömítés általában állítható PTFE (politetrafluor-etilén) tömszelencét alkalmaz. Ez az anyag rendkívül alacsony súrlódási együtthatót és kiváló kémiai tehetetlenséget kínál, egyenletes működési nyomatékot és hosszú távú, stabil tömítési teljesítményt biztosít.

A különböző típusú zárható sárgaréz golyóscsapok műszaki jellemzőinek vizuális szemléltetésére az alábbi összehasonlító táblázat található:

Az ipari szabványok alapján összeállított adatok.

Érdemes megjegyezni, hogy Ningbo Yunhua Valve Co., Ltd. mély műszaki szakértelmet halmozott fel a szelepgyártás területén. A csővezetékrendszerek biztonságára és innovációjára összpontosító vállalatként a Yunhua Valve teljes mértékben megérti a zárható kialakítások kritikus fontosságát a kezelő biztonságának és a berendezések integritásának védelmében. A K+F folyamat során műszaki csapatunk kiemelten kezelte a reteszelőmechanizmus pozicionálási pontosságának és hosszú távú működési megbízhatóságának optimalizálását, biztosítva, hogy a fogantyún és a testen lévő lyukak az ismételt zárási/feloldási ciklusok után pontosan egy vonalban maradjanak, ezáltal szilárd alapot biztosítva a LOTO biztonsági eljárásaihoz.

Zárható sárgaréz golyóscsapok nem minden csővezetékrendszerben szükségesek. Ezek azonban kötelező biztonsági berendezések olyan környezetben, ahol a szelep nem megfelelő működése súlyos személyi sérüléshez, jelentős anyagi károkhoz vagy a munkahelyi biztonsági előírások megsértéséhez vezethet. Alkalmazásuk alapvető célja az energetikai elszigeteltség fizikai érvényesítése és az emberi hiba kockázatának kiküszöbölése.

A Lockout/Tagout (LOTO) eljárás az ipari biztonság legalapvetőbb és legfontosabb alkalmazási forgatókönyve. A gyártóüzemekben, vegyi gyárakban, gyógyszeripari létesítményekben és energiatermelő telephelyeken a berendezéseket el kell szigetelni minden potenciálisan veszélyes energiaforrástól (beleértve a sűrített levegőt, a nagynyomású folyadékokat, a villamos energiát, a vegyi energiát stb.) karbantartás, javítás vagy tisztítás előtt. A zárható sárgaréz golyóscsap kritikus „energia-leválasztási pontként” szolgál. Az olyan szabványok szerint, mint az OSHA 1910.147 (USA), a karbantartó személyzetnek személyes biztonsági lakatot és címkét kell az energialeválasztó eszközre (erre a szelepre) rögzítenie, hogy megakadályozza, hogy mások véletlenül újra feszültség alá helyezzék a berendezést munka közben. A sárgaréz zárható golyóscsapok előnyben részesítése ezekben az alkalmazásokban az, hogy robusztus mechanikai teljesítményt és kiváló korrózióállóságot biztosítanak, és képesek kezelni a gyárakban található összetett folyadékokat, például hidraulikaolajokat, hűtőfolyadékokat és különféle technológiai gázokat.

A birodalmában nyilvános létesítmények és kereskedelmi épületek , a zárható sárgaréz golyóscsapok ugyanolyan pótolhatatlan szerepet töltenek be. Vegyünk egy több száz szobás szállodát, vagy egy sűrűn lakott iskolát, kórházat vagy nagy apartmankomplexumot. Ha ezekben az épületekben a földgázvezetékeket, tűzivízvezetékeket vagy a fő vízvezetékeket illetéktelen személyek szabadon üzemeltethetnék, annak súlyos következményei lennének. A karbantartó személyzet zárható golyóscsapokkal teljesen elzárhatja és lezárhatja egy elszigetelt szakasz víz- vagy gázellátását sürgősségi javítások vagy rutinszerű karbantartások során, miközben a kulcsot egy erre kijelölt személy tartja. Ez a módszer nemcsak hatékonyan megelőzi vandalizmus vagy rosszindulatú manipuláció hanem elkerüli a szivárgásokat vagy a szolgáltatás megszakításait, amelyeket kíváncsi gyerekek vagy más illetéktelen személyek véletlenül manipulálnak a szelepekkel, nagymértékben javítva a közintézmények biztonságát és kezelésének hatékonyságát.

A agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using cinktelenítésnek ellenálló (DZR) sárgaréz . Ez a speciális sárgarézötvözet optimalizálja az összetételt, hogy hatékonyan gátolja a cink előnyös korrózióját és kimosódását (cinkmentesítés), amely bizonyos vízminőségeknél (különösen a magas kloridion-tartalmúaknál) előfordulhat. Ez megakadályozza a szelepház belső szerkezeti hibája által okozott szivárgást vagy akár szétrepedést, hosszú távú megbízható szolgáltatást biztosítva hajókon, sótalanító üzemekben vagy tengerparti vegyipari parkokban.

Ningbo Yunhua Valve Co., Ltd. mélyen megérti a biztonsági szelepekre vonatkozó eltérő igényeket a különböző iparágakban. Zárható sárgaréz golyóscsap-sorozatunkat nem csak szigorúan a LOTO biztonsági szabványai szerint tervezték és tesztelték, hanem különféle anyaglehetőségeket is kínál a kemény munkakörülményekhez, beleértve a szabványos CW617N sárgaréz és az igényesebb DZR sárgaréz. Termékeinket sikeresen használták több nagy ipari park és kereskedelmi komplexum csővezeték-projektjeiben Kínában, és a stabil és megbízható teljesítmény révén kivívták a vásárlók bizalmát.

A kiváló minőségű sárgaréz zárható gömbcsap tervezett élettartamának és biztonsági teljesítményének teljes megvalósításához elengedhetetlen a megfelelő telepítési eljárások és az időszakos karbantartási ellenőrzések. Még a legjobb szelep teljesítménye és biztonsága is romlik, ha nem megfelelően van beszerelve, vagy hiányzik a szükséges karbantartás.

A méretezés és a telepítés legfontosabb szempontjai :
A telepítés előtt meg kell győződnie arról, hogy a szelep nyomás-hőmérséklet-besorolása megegyezik a csővezetékrendszer tényleges működési feltételeivel. Ellenőrizze a jelöléseket a szeleptesten, beleértve a névleges furatot, a nyomásértéket (pl. PN40) és az anyagjelölést. Ügyeljen a testen lévő áramlási irány nyílra (különösen fontos az egyirányú tömítéseknél). Bár a legtöbb golyóscsap kétirányú, a gyártó által javasolt áramlási irány követése mindig megbízhatóbb gyakorlat. Menetes sárgaréz golyóscsapokhoz, két csavarkulcs használata elengedhetetlen a szelep sérülésének elkerülése érdekében . Pontosabban, egy csavarkulccsal tartsa stabilan a szeleptestet, és egy másik csavarkulccsal húzza meg a csőszerelvény csatlakozását. Ez megakadályozza, hogy a forgatónyomaték közvetlenül a karosszéria-motorháztető csatlakozásra kerüljön át, elkerülve a karosszéria deformálódását, szivárgását vagy akár az egyenetlen feszültség okozta repedést. Vigyen fel megfelelő mennyiségű PTFE szalagot vagy menettömítő anyagot a külső csőmenetekre, de ügyeljen arra, hogy ez a tömítőanyag ne kerüljön be a csőfuratba vagy a szelep áramlási útvonalába. A visszamaradt tömítőszalag beágyazódhat a PTFE szelepülékekbe, ami károsíthatja a tömítőfelületet, és a szelep nem zárhat le teljesen, ha zárva van. A beszerelés után, a szelep teljes üzembe helyezése előtt végezzen nyomáspróbát, hogy megbizonyosodjon arról, hogy a csatlakozási pontokon nincs szivárgás.

Karbantartási és hibaelhárítási gyakorlatok :
A zárható sárgaréz golyóscsapok tiszta szervizközegben (például csapvíz, tiszta sűrített levegő, földgáz) gyakorlatilag karbantartást nem igényelnek. Hosszú távú használat után azonban előfordulhat néhány gyakori probléma. Például, ha a fogantyú működése szokatlanul merevvé válik vagy elakad, ez általában nem egyszerű „kenéshiányos” probléma. Ennek oka lehet a PTFE duzzanata ülésanyag vagy törmelékrészecskék beszorulnak a labda és az ülés közé. Ezen a ponton soha ne használjon csaló rudat (pl. hosszú cső) a fogantyú erőszakos elfordításához . Ez a gyakorlat nemcsak a reteszelő mechanizmust károsíthatja, hanem deformálhatja a szárat vagy elszakíthatja a PTFE ülést. A helyes eljárás a rendszer nyomásmentesítése, majd a szelep szétszerelése ellenőrzés és tisztítás céljából. A tisztításhoz oldószereket, például benzint lehet használni a fém alkatrészeken, de a nem fém alkatrészekhez, például a PTFE-ülésekhez és az O-gyűrűkhöz használjon tisztított vizet vagy alkoholt, és kerülje a hosszan tartó áztatást. Ha a szelep továbbra is nehezen működik a tisztítás után, ki kell cserélni.

A kritikus LOTO biztonsági programokban használt szelepeknél a rendszeres funkcionális tesztelési ütemterv erősen ajánlott . Például végezzen „ülésszivárgás” tesztet negyedévente vagy félévente. A konkrét lépések a következők: győződjön meg arról, hogy az alsó csővezeték nyomásmentes-e, és nincs nyomásigénye, teljesen zárja el a szelepet, és zárja le egy személyes lakattal, majd nyissa ki a lefelé irányuló légtelenítő szelepet vagy figyelje meg a csatlakoztatott nyomásmérőt. Ha folyamatos folyadékáramlást tapasztal, vagy a nyomásmérő mutatója lassan emelkedik, akkor az üléstömítés meghibásodott, és a szelepet azonnal ki kell cserélni, hogy helyreállítsa megbízható szigetelési pontként való működését.

Ningbo Yunhua Valve Co., Ltd. elkötelezett nemcsak a kiváló minőségű, zárható sárgaréz golyóscsap termékek biztosításában, hanem a teljes életciklusra kiterjedő műszaki támogatásban is ügyfeleink számára. Termékeink kiváló minőségű CW617N sárgarézből készülnek, az ülések pedig tiszta PTFE-ből vagy üvegszál erősítésű PTFE-ből készülnek, ami alacsony nyomatékot és kiváló tömítési teljesítményt biztosít hosszú távú használat során. A gyártás során szigorúan betartjuk az ISO9001 minőségirányítási rendszert. Minden szelep 100%-os tömítésvizsgálaton esik át, mielőtt elhagyja a gyárat, így biztosítva, hogy az ügyfeleknek szállított termékek megbízhatóak és biztonságosak legyenek. Ugyanakkor műszaki csapatunk professzionális kiválasztási tanácsot és telepítési/karbantartási útmutatást tud nyújtani az Ön konkrét működési feltételei alapján, segítve a szelep élettartamának maximalizálását és a hosszú távú üzemeltetési költségek minimalizálását.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a lényegi különbség a zárható sárgaréz golyóscsap és a szabványos sárgaréz golyóscsap között?
V: A core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

2. kérdés: Hogyan biztosíthatom, hogy az általam vásárolt szelep megfelel az ipari biztonsági szabványoknak?
V: Győződjön meg arról, hogy a gyártó egyértelmű teljesítményparamétereket ad meg, beleértve a maximális üzemi nyomást, az alkalmazandó hőmérsékleti tartományt és az anyagtanúsítványokat. A LOTO eljárásokban használt szelepek esetében ellenőrizze, hogy a reteszelő mechanizmus megbízható-e, és hogy a fogantyú és a reteszelő furatok nyitott és zárt helyzetben pontosan illeszkednek-e. Ningbo Yunhua Valve Co., Ltd. nemzetközi szabványok szerint gyártja a termékeket és részletes műszaki adatlapokat ad, megfelelve a szigorú biztonsági auditok követelményeinek.

3. kérdés: Ez a típusú szelep alkalmas földgázvezetékekhez?
V: Igen, a megfelelően minősített sárgaréz zárható golyóscsapok kiválóan alkalmasak földgáz- vagy PB-csővezetékekhez. A sárgaréz kiváló korrózióállóságot biztosít a gázokkal szemben, és a reteszelő funkció megakadályozza a véletlen vagy rosszindulatú működést. Győződjön meg arról, hogy a kiválasztott szelep kifejezetten gázszolgáltatásra van jelölve, és hogy a nyomásértéke megfelel a gázrendszer követelményeinek.

4. kérdés: A szelep fogantyúja nagyon merevvé vált a működéshez. Hozzáadhatok kenőanyagot vagy használhatok hosszabb fogantyút?
V: Ez erősen NEM ajánlott. A merevséget általában a kopás, a belső PTFE-ülés duzzanata vagy beszorult törmelék okozza. A kenőanyag hozzáadása nem oldja meg a problémát, és szennyezheti a hordozót. Csavarrúd (pl. acélcső) használata könnyen károsíthatja a szárat, a reteszelő mechanizmust vagy az üléseket, ami szelep meghibásodását vagy szivárgását okozhatja. A helyes megközelítés a rendszer nyomásmentesítése, majd a szelep szétszerelése ellenőrzés/tisztítás céljából, vagy teljesen kicserélve.

5. kérdés: A Ningbo Yunhua Valve Co., Ltd. biztosít garanciát és műszaki támogatást a termékeihez?
V: Igen. Professzionális szelepgyártóként Ningbo Yunhua Valve Co., Ltd. minőségi garanciát vállal minden szállított termékre. Nemcsak szabványos szeleptermékeket kínálunk, hanem professzionális műszaki csapattal is rendelkezünk, amely átfogó támogatási szolgáltatásokat kínál, beleértve a kiválasztási tanácsadást, a telepítési útmutatást és a hibaelemzést, biztosítva ezzel a folyadékvezérlő rendszer biztonságos és hatékony működését.
